Barrel & Sleeve

부품소개Barrel & Sleeve

Wear Protected Sleeve Type Barrel

바렐은 블록타입으로 L/D에 의해 연장및 축소가 가능하며
표준바렐, 피드바렐, 벤트바렐, 싸이드피드바렐, 플레이트 바렐이 원료나 기능에 따라
적절하게 재 배열 됩니다.
또한 외부의 전기히터로 가열되고 냉각할 때는 바렐 내부에 냉각수를 흐르게 해서
냉각시키며, 바렐의 온도제어는 컨트롤 박스에서 개별로 하게 되어 있습니다.
바렐의 내부는 슬리브 타입으로 사용원료에 따라 내마모성과 내식성의 재질을 다르게
사용합니다.

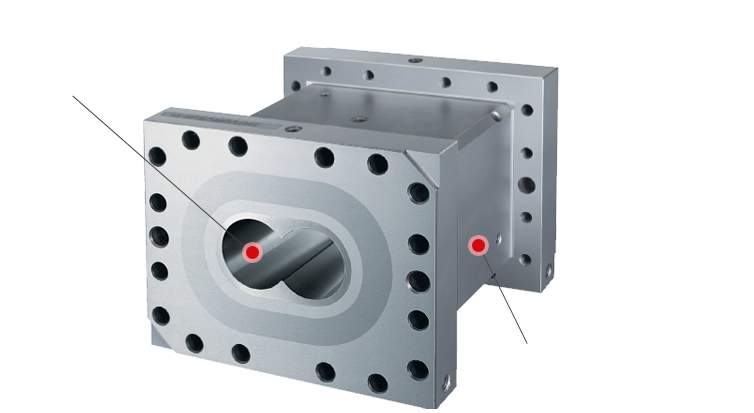

내마모 슬리브를 사용한 바렐
바렐의 일반적인 재질은 질화강을 사용하며 슬리브 타입의 바렐은
특수강재 계열의 내마모성 혹은 내식성 소재를 사용해서 긴 수명을 보증합니다.
바렐의 외부몸체는 육면체 형태의 단조강 블록을 사용합니다.
바렐슬리브
바렐의 내부는 슬리브 타입으로
생산원료에 따라 내마모성과 내식성의
재질을 다르게 사용합니다.
바렐몸체
바렐 몸체는 블록타입으로
육면체 형태의 단조강 블록을 사용합니다.

Barrel Feature & Usage

명 칭 형 태 적 용
Feed Barrel
(피드바렐)
상부개방
투입호파 연결부
원료공급용 바렐
Closed Barrel
(표준바렐)
밀폐된바렐 용융구간
원료반응구간
압력발생구간
Vent Barrel
(벤트바렐)
상부개방
대기 방출형
수분, 가스배출용으로
진공펌프사용시 연결포트와
연결해서 사용
Side Feed Barrel
(싸이드피드바렐)
부원료 투입용
싸이드피다 연결해서 사용
상/측부 플러그시 밀폐바렐과 동일
추가원료 1,2,3 의
원료 강제 투입
측면투입
Plate Barrel
(Injection Type)
(액상노즐바렐)
상부에 액상노즐연결부
(혹은 측면)
액상원료투입용
난연제
오일등

Specification

Code Material Protection Hardeness Temp
( MAX. )
Protect against Material
Abrasion Corrosion
Very high <-- --> Very high
SM 010 Nitrided steel Normal Abrasion 750 ~ 850 Hv 450 ℃ Nitrieded
SM 077 Hi-Chrome Base Steel Abrasion + 61 ~ 63 HRc 450 ℃ Cr Base
SM 800V Powder Metal Abrasion ++ 62 ~ 64 HRc 450 ℃ V Base
SM 815V Powder Metal Ultra Abrasion 62 ~ 64 HRc 450 ℃ V Base
SM 260X Powder Metal ( HIP ) Abrasion + Corrosion 60 ~ 62 HRc 450 ℃ V-Cr series
SM 800X Bi- Metal ( Xaloy ) Abrasion + Corrosion 60 ~ 62 HRc 450 ℃ W-Ni serie
